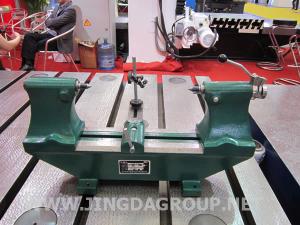

Биениемер используется для проверки деталей типа вала и деталей пластинчатой формы. С его помощью можно осуществлять исследование овальности, радиального биения и точности торцевой плоскости. Более того, продукт обладает уникальной конструкцией и характеризуется высокой точностью и удобством использования.
Главные характеристики
1. Радиальное биение конуса Морзе номер 2 с углом 60°: ≤0.005mm;
2. Допуск параллельности направляющей и осевой линии наконечников в диапазоне 100мм: ≤0,006мм;
3. Максимальный диаметр измеряемых деталей: 270мм;
4. Длина измерения: 300мм, 500мм, 1000мм, 1500мм и 2000мм
| Размер(мм) | Высота центров(мм) | Диаметр измерения (мм) | Точность | |
| Горизонтальная поверхность (мкм) | Вертикальная поверхность (мкм) | |||
| 200 | 100 | 200 | ≤ 8 | ≤ 5 |
| 300 | 100 | 200 | ≤ 8 | ≤ 5 |
| 300 | 170 | 340 | ≤ 8 | ≤ 5 |
| 300 | 300 | 600 | ≤ 8 | ≤ 5 |
| 500 | 170 | 340 | ≤ 8 | ≤ 5 |
| 500 | 250 | 500 | ≤ 8 | ≤ 5 |
| 500 | 300 | 600 | ≤ 8 | ≤ 5 |
| 1000 | 250 | 500 | ≤ 10 | ≤ 8 |
| 1000 | 300 | 600 | ≤ 10 | ≤ 8 |
| 1500 | 250 | 500 | ≤ 20 | ≤ 16 |
| 2000 | 230 | 460 | ≤ 30 | ≤ 20 |
| 2500 | 300 | |||
