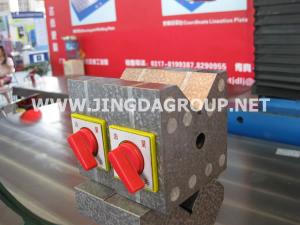

Магнитная поверочная призма

Магнитная поверочная призма очень удобна в использовании. Как область паза, так и нижняя часть магнитны. Продукция применяется для проверок и контроля при обработке цилиндрических деталей. С ее помощью можно проверять вертикальность, концентричность и т.д. Данный продукт доступен в следующих размерах: 60×60×60мм, 100×60×100мм и 150×60×120мм. Рабочая магнитная сила может составлять 20кг×2, 25кг×2 и 30кг×2.

A	B	H	E	Магнитная сила (кг)
60	60	60	30	40
100	60	100	60	50
150	60	120	90	60

Характеристики

Размер(мм)	Плоскостность рабочей поверхности			Параллельность между пазом и нижней поверхностью			Параллельность между пазом и боковой поверхностью			Уровень симметрии между пазом и боковыми гранями			Вертикальность между пазом и конечной поверхностью
	Класс точности (мкм)
	0	1	2	0	1	2	0	1	2	0	1	2	0	1	2
80×60×75	1.5	2	3	205	6	12	3	6	12	6	12	22	6	6	12
100×60×80	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
150×50×125		4	6		10	20		10	20		20	40
