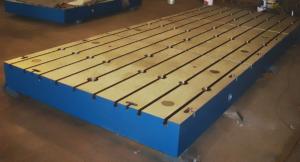

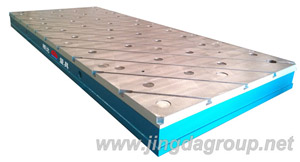

Чугунная поверочная плита с Т-образными пазами

Чугунная поверочная плита с Т-образными пазами является измерительным инструментом и используется для безопасной обработки деталей. Она применяется для отладки, установки и обслуживания оборудования. Данный тип продукции может быть выполнен с классом точности 1,2,3 или отделочной обработкой. Продукция может быть выполнена в форм-факторе плиты или бруска, а рабочая поверхность может быть прямоугольной, квадратной или круглой. Кроме того, рабочая поверхность обрабатывается шабрением, что позволяет изготовить V-, T- или U-образные пазы, а также круглые либо любые другие отверстия по требованию клиента.

Материалы и обработка
В качестве сырьевого материала для поверочной плиты с Т-образными пазами используется высокопрочный чугун HT200-300, твердость поверхности которого составляет HB170-240. После двух этапов искусственного отжига от 600℃ до 700℃, а также от 2 до 3 лет естественного старения чугунная поверочная плита превосходно противостоит износу и имеет стабильную точность.

Спецификации
Стандартный диапазон размеров: 100мм*100мм—3000мм*8000мм
Мы также можем изготовить продукцию другого размера в соответствии с требованиями клиента

Применение
Проверка сборки двигателя, проверка на вибрацию, установка рельсовых локомотивов, подгонка деталей судна и многое другое.

Характеристики
Размер(мм) Класс точности(мкм)
1 2 3 Отделочная обработка
1200×1000 20 39 96
1500×1000 24 48 120
1500×1500 25 50 125
2000×1000 26 52 129
2000×1500 56 140
2000×2000 60 152 230
2500×1500 64 152 230
2500×2000 68 168 248
2500×2500 72 180 270
3000×1000 168 248
3000×1500 174 254
3000×2000 184 275
3000×2500 186 276
3000×3000 210 300
4000×1000 210 300
4000×1500 210 300
4000×2000 219 310
4000×2500 228 340
4000×3000 240 360
5000×1500 249 370
5000×2000 255 375
5000×2500 264 390
5000×3000 287 420
6000×1500 287 420
6000×2000 293 430
6000×2500 300 450
6000×3000 308 460
8000×1500 366 500
8000×2000 370 520
8000×2500 375 530
8000×3000 382 570
