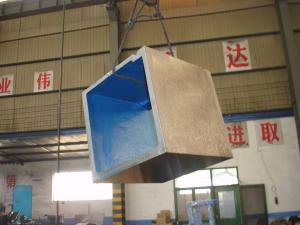

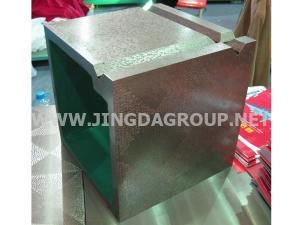

Чугунный рамный поверочный угольник изготовлен из чугуна HT200 и находится в соответствии со стандартом производства JB/T3411.56-99. Основное применение этого продукта – не только проверка вертикальности и параллельности частей, но поддержка детали при разметке. Обычно продукт имеет кубовидную или кубическую форму. Продукт также может быть изготовлен на заказ в соответствии с требованиями клиента. Одна из рабочих поверхностей угольника имеет V-образный паз.
Условия окружающей среды при проверке: нормальная температура и влажность
Характеристики| Размер (мм) | Параллельностьрабочих поверхностей | Плоскостность рабочей поверхности | Вертикальность рабочей поверхности | |||
| Класс точности (мкм) | ||||||
| 1 | 2 | 1 | 2 | 1 | 2 | |
| 100 × 100 × 100 | 2 | 4 | 2 | 4 | 2 | 4 |
| 150 × 150 × 150 | 3 | 6 | 3 | 6 | 3 | 6 |
| 200 × 200 × 200 | 4 | 8 | 2.5 | 4 | 4 | 8 |
| 300 × 300 × 300 | 6 | 12 | 2.5 | 4 | 6 | 12 |
| 400 × 400 × 400 | 8 | 16 | 4 | 8 | 8 | 16 |
| 500 × 500 × 500 | 20 | 40 | 5 | 12 | 20 | 40 |
