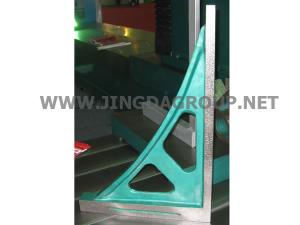

Чугунный угольник

Чугунный угольник, изготовлен в соответствии со стандартом GB6092-85 из чугуна HT200. Рабочая поверхность перпендикулярна плоскости основания. Чугунный угольник применяется для проверки вертикальности деталей и частей оборудования. Он также пригоден для разметки и размещения детали для установки, обработки и т.д. Продукт является важным инструментом в машиностроительной отрасли, и характеризуется высокой точностью, стабильностью и удобным обслуживанием.

Характеристики
Размер (мм) Вертикальность между рабочей поверхностью и поверхностью основания Плоскостность рабочей поверхности Плоскостность поверхности основания
Класс точности (мкм)
0 1 2 0 1 2 0 1 2
150 × 100 4 8 16 1.5 2.5 5 2 4 8
300 × 200 6 11 22 2 4 7 3 6 11
400 × 300 7 12 25 2 4 8 3.5 7 12
500 × 350 8 15 30 2.5 5 10 4 8 15
630 × 400 9 18 35 3 6 12 4.5 9 18
800 × 500 10 20 40 3 7 14 5 10 20
1000 × 630 12 25 50 4 8 16 6 12 25
1250 × 800 15 30 60 5 10 20 8 15 30
1600 × 1000 18 38 70 6 12 24 10 18 35
2000 × 1250 22 46 80 8 15 30 12 22 40
